CABLES DE ACERO STANDARD FABRICADOS BAJO NORMATIVA DIN/ISO

Cables de acero galvanizado, pórtico fonicular, poleas compensadas, contrapesos, etc..	Cordones galvanizados de Electrificación, riostras y tomas de tierra, etc.

Cables standard (Alma metálica): Puentes grúas, grúas de colada, grúas container, stripper, palas mecánicas, etc.	Cables standard. Puentes grúas, industria general, eslingas, etc.	Cables de acero standard. Uso generalizado: industrias, eslingas, etc.

Cables standard para puentes grúas, palas mecánicas y palas de cuchara.	Cables de acero para perforadoras de sondeos	Cables de acero de pesca, alambres trefilados y compactados.

CABLES DE ACERO ANTIGIRATORIOS

Antigiratorios conpactados y con infiltración plástica	Antigiratorios especiales.	Antigiratorios standard.

CABLES DE ACERO PARA ASCENSORES, ELEVADORES Y MONTACARGAS

Cables standard y calidad "DUAL".	Cables especiales.

CABLES DE ACERO INOXIDABLES AISI-316

Cables de pesca inoxidables	Cables de acero standard.	Cordones y riostras inoxidables.

	-

6x7+1 Galvanizado
Diámetro nominal del cable mm	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg) 160Kg/mm2
2	0,014	239
3	0,032	539
4	0,057	960
5	0,089	1.500
6	0,129	2.153
8	0,229	3.836

7x7+0 Galvanizado e inoxidable
Diámetro nominal del cable mm	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg)
		Inox 160 Kg/mm2	Galv. 180 Kg/mm2
2	0,016	230	259
3	0,035	518	582
4	0,063	920	1.040
5	0,098	1.438	1.622
6	0,142	2.071	2.336
8	0,252	3.672	4.142

7x19+0 Galvanizado e inoxidable
Diámetro nominal del cable mm	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg)
		Inox 160 Kg/mm2	Galv. 180 Kg/mm2
2	0,016	212	---
3	0,034	478	539
4	0,061	851	959
5	0,095	1.328	1.500
6	0,138	1.913	2.163
8	0,243	3.402	3.836
10	0,381	5.313	6.000
12	0,548	7.653	8.632
14	0,746	10.408	11.734
16	0,974	13.571	15.306

6x19+1 Galvanizado
Diámetro nominal del cable mm	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg) 180Kg/mm2
3	0,031	500
4	0,055	887
5	0,086	1.327
6	0,125	2.000
8	0,221	3.551
10	0,346	5.551
12	0,498	7.989
14	0,678	10.918
16	0,886	14.183
18	1,120	17.959
20	1,380	22.244
22	1,670	26.836

6x37+1 Galvanizado
Diámetro nominal del cable mm	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg) 180Kg/mm2
6	0,125	1.918
8	0,221	3.408
10	0,346	5.326
12	0,498	7.663
14	0,678	10.408
16	0,886	13.673
18	1,12	17.224
20	1,38	21.326
22	1,67	25.816
24	1,99	30.714
26	2,34	36.020
28	2,71	41.734
32	3,54	54.489
36	4,48	68.979
40	5,54	85.204

Antigiratorios - Resistentes gris/engrasado galvanizado		19x7 (6+1)
Calidad del acero - 180 Kgs/mm2 - 200 Kgs/mm2
Diámetro nominal del cable mm	Peso aprox. Kg/100m	Carga de rotura efectiva
		180 Kg	200 Kg
5	9,4	1.479	1.642
6	13,6	2.131	2.356
7	18,5	2.897	3.213
8	24,2	3.790	4.192
9	30,6	4.790	5.314
10	37,8	5.920	6.558
11	45,7	7.160	7.936
12	54,4	8.520	9.445
13	63,9	10.000	11.118
14	74,1	11.600	12.852
16	96,8	15.200	16.830
18	122,0	19.200	21.214
20	151,0	23.700	26.214
22	183,0	28.600	31.722

Antigiratorios - Resistentes gris/engrasado galvanizado		19x7 (6+1)
Calidad del acero - 200 Kgs/mm2
Diámetro nominal del cable mm	Peso unitario aprox. Kg/100m	Carga de rotura mínima (Kg) 200Kg
10	44,0	7.701
11	53,2	9.212
12	63,4	11.118
13	74,4	13.056
14	86,2	15.096
15	99,0	17.340
16	113,0	19.686
18	143,0	24.888
19	159,0	27.744
20	176,0	30.804
22	213,0	37.230
24	253,0	44.270
25	275,0	48.144
26	297,0	52.020
28	345,0	60.384
30	396,0	69.258
32	451,0	78.846
34	509,0	88.944
36	570,0	99.756
38	635,0	111.180

Cables de 6 cordones alma metálica gris/engrasado galvanizado		6x19S (9+9+1) 6x25F (12+6F+6+1) 6x36WS (14+7/7+7+1)
Calidad del acero - 180 Kgs/mm2 - 200 Kgs/mm2
Diámetro nominal del cable mm	Peso aprox. Kg/100m	Carga de rotura efectiva
		180 Kg	200 Kg
8	25,5	4.110	4.554
10	63,8	6.426	4.119
12	57,3	9.251	10.200
13	67,3	10.812	12.036
14	78,0	12.648	13.974
16	102,0	16.422	18.258
18	129,0	20.808	23.052
19	144,0	23.154	25.704
20	159,0	25.704	28.458
22	193,0	31.110	34.476
24	229,0	37.026	41.004
26	269,0	43.452	48.144
28	312,0	50.388	55.794
30	358,0	57.834	64.056

6x7+1 Plastificado
Diámetro nominal interno/externo	Peso unitario aprox. Kg/m	Carga de rotura mínima (Kg) 180Kg/mm2
2 x 3	0,016	239
2 x 4	0,017	239
3 x 4	0,035	539
3 x 5	0,037	539
4 x 5	0,063	960
4 x 6	0,066	960
5 x 7	0,098	1.500
6 x 8	0,142	2.153

	-       -

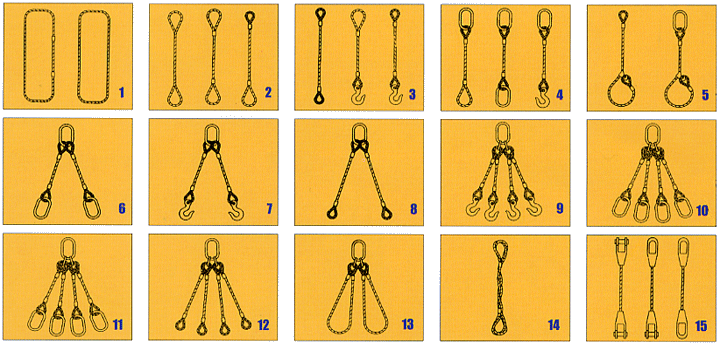

Eslingas de cable de Acero ISO 7531 - C.S. 5:1

Cargas de ramal Simple
Dimensión nominal (mm)	Carga Máxima de Utilización - CMU (Kg.) Eslingas de cable de acero cargadas de forma equilibrada
10	900	720	1800	1260
12	1300	1040	2600	1820
14	1800	1440	3600	2520
16	2400	1920	4800	3360
18	300	2400	6000	4200
20	3700	2960	7400	5180
22	4500	3600	9000	6300
24	5400	4320	10800	7560
26	6300	5040	12600	8820
28	7300	5040	12600	8820
30	8400	6720	16800	11760
32	9600	7680	19200	13440
36	12100	9680	24200	16940
40	15000	12000	30000	21000

Cargas de Multiramal
Número de ramales, no aplicable a 3 ramales	1 ramal	2 ramales		3 y 4 ramales
Dimensión nominal (mm)	Carga Máxima de Utilización - CMU (Kg.) Eslingas de cable de acero cargadas de forma equilibrada
10	900	1250	900	1900	1300
12	1300	1800	1300	2700	1900
14	1800	2500	1800	3800	2700
16	2400	3300	2400	5000	3600
18	3000	4200	3000	6300	4500
20	3700	5200	3700	7800	5500
22	4500	6300	4500	9400	6700
24	9400	5400	7500	11300	8100
26	6300	8800	6300	13200	9400
28	7300	10200	7300	15300	10900
30	8400	11700	8400	17600	12600
32	9600	13400	9600	20100	14400
36	12100	16900	12100	25400	18100
40	15000	21000	15000	31500	22500

	-       -

Cargas de Multiramal
Dimensión nominal (mm)		1 ramal	2 ramales		3 y 4 ramales

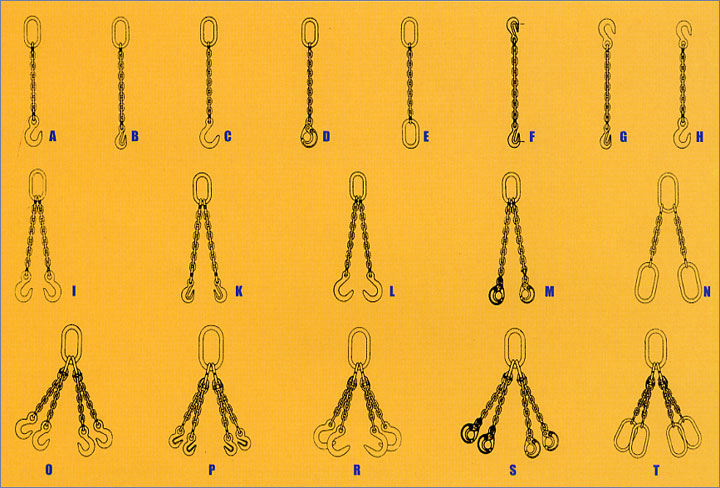

		Eslingas de cadena cargadas de forma equilibrada
6	7/32	1120	1600	1120	2360	1700
7	9/32	1500	2120	1500	3150	2240
8	5/16	2000	2800	2000	4250	3000
10	3/8	3150	4250	3150	6700	4750
13	1/2	5300	7500	5300	11200	8000
16	5/8	8000	11200	8000	17000	11800
19	3/4	11200	16000	11200	23600	17000
22	7/8	15000	21200	15000	31500	22400
26	1	21200	30000	21200	45000	31500
32	1 1/4	31500	45000	31500	67000	47500
EN 818-4 C.S. 4:1

Cadenas alta resistencia grado 80 "Cadenas" Eslingas y Pulpos.

Diámetro nominal dn		Paso nominal tn	Anchura interior fuera de la soldadura b1	Masa aproximada	Carga máxima de utilización CMU*
(mm)	pulgadas	(mm)	(mm)	(Kg./m)	(tons)
7	9/32"	21	9,1	1,10	1,50
8	5/16"	24	10,4	1,40	2,00
10	3/8"	30	13,0	2,20	3,15
13	1/2"	39	16,9	3,80	5,30
16	5/8"	48	20,8	3,50	8,00
19	3/4"	57	24,7	8,10	11,20
22	7/8"	66	28,6	10,90	15,00
EN 818-2 C.S. 4:1

	-       -

Eslinga plana abierta doble banda 100% Poliéster tenacidad

Eslingas normalizadas Factor de seguridad 7		Carga máxima utilizable en Kg. según forma de trabajo
Ancho (mm)	Color	Tiro Directo	Ramal doble	Lazada	Ángulo 22,5º	Ángulo 45º
35	Violeta	1000	2000	800	1800	1400
50	Naranja	1500	3000	1200	2700	2100
65	Verde	2000	4000	1600	3600	2800
75	Verde O.	2500	5000	2000	4500	3500
90	Amarillo	3000	6000	2400	5400	4200
130	Gris	4000	8000	3200	7200	5600
150	Rojo	5000	10000	4000	9000	7000
180	Marrón	6000	12000	4800	10800	8400
240	Azul	8000	16000	6400	14400	11200
300	Naranja	10000	20000	8000	18000	14000

Eslinga tubular abierta 100% Poliéster alta tenacidad

Eslingas normalizadas Factor de seguridad 7		Carga máxima utilizable en Kg. según forma de trabajo
Ancho (mm)	Color	Tiro Directo	Ramal doble	Lazada	Ángulo 22,5º	Ángulo 45º
35	Violeta	1000	2000	800	1800	1400
50	Naranja	1500	3000	1200	2700	2100
65	Verde	2000	4000	1600	3600	2800
75	Verde O.	2500	5000	2000	4500	3500
90	Amarillo	3000	6000	2400	5400	4200
130	Gris	4000	8000	3200	7200	5600
150	Rojo	5000	10000	4000	9000	7000
180	Marrón	6000	12000	4800	10800	8400
240	Azul	8000	16000	6400	14400	11200
300	Naranja	10000	20000	8000	18000	14000

Amarres de carga con tensor cinta poliéster alta tenacidad
Para 10.000 Kg., 5.000 Kg., 2.000 Kg., 500 Kg.

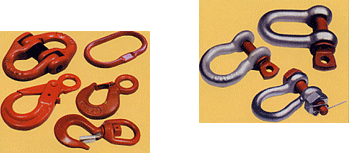

Ganchos Grilletes Anillas de acoplamiento Anillas Tensores Sujetacables Garras de elevación horizontal y vertical Balancines

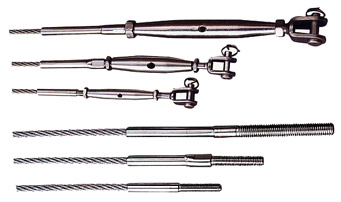

Productos acabados en inoxidable para: Escaleras Carpas Fachadas de edificios Puentes ...
